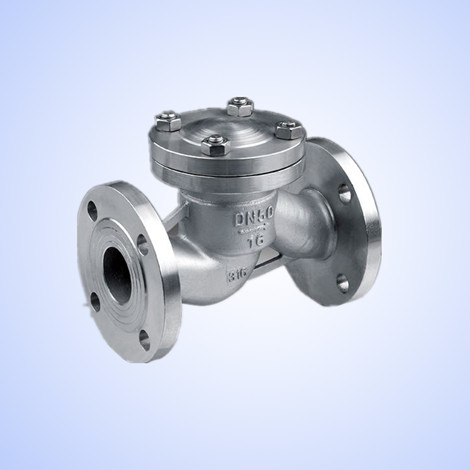

升降式止回阀
- 产品型号H41H
- 订货编号152
- 咨询电话021-67106009 021-67105003
- 联系人
上海一泰阀门生产的升降式止回阀适用于水、蒸汽等介质，阀瓣行程短，减少了阀瓣关闭所需要的时间，有效降低了升降式止回阀水锤压力。
【一泰品质、全球共享】这里是升降式止回阀专业生产厂家，由本公司生产的一泰牌升降式止回阀品质出众，价格合理；以下是有升降式止回阀的工作原理、使用说明、产品图片、规格型号、标准尺寸、工作压力、适用范围的详细介绍：
| 产品名称 | 升降式止回阀 |
| 产品型号 | H41H |
| 公称通径 | DN50-500 |
| 公称压力 | 1.0-2.5Mpa |
| 适用介质 | 水、蒸气、油品等 |
| 公司名称 | 上海一泰阀门有限公司 |
| 产品介绍 | 上海一泰阀门有限公司生产的升降式止回阀，主要是由阀体、阀盖、阀瓣等部件组成。流体阻力较大，适用于小口径场合。 |
升降式止回阀 性能
公称通径 | DN50~500mm | ||
最低试验压力 | 0.05MPa | ||
公称压力 | PN1.0MPa | PN1.6MPa | PN2.5MPa |
密封试验压力 | 1.1MPa | 1.76MPa | 2.75MPa |
壳体试验压力 | 1.5MPa | 2.4MPa | 3.75MPa |
升降式止回阀 应用范围
设计与制造 | GB/T12235 | |
连接端尺寸 | 结构长度 | GB/T12221 |
法兰尺寸 | JB/T79 | |
检验与试验 | JB/T9092 | |
材料 | 碳钢 | GB/T12229 |
不锈钢 | GB/T12230 | |
合金钢 | Q/ZB66 | |
标志 | GB/T12220 | |
供货 | JB/T7928 | |
升降式止回阀 零件
阀体 | 阀盖 | 阀瓣 | 阀座 | 适用介质 | 适用温度 (≤℃) |
WCB | WCB+D507Mo | WCB+D577 | 水、油品、蒸汽 | 425 | |
ZG1Cr18Ni9Ti | 0Cr18Ni9+ Stellite12 | 0Cr18Ni9+ Stellite6 | 销酸类 | 200 | |
ZG1Cr18Ni2Mo2Ti | CF8M+Stellite12 | ZG1Cr18Ni2Mo2Ti | 磷酸、醋酸类、混酸 | 200 | |
ZG00Cr17Ni14Mo2 | CF3M+Stellite12 | CF3M+Stellite6 | 尿素、甲铵液、磷酸 | 200 | |
ZG1Cr5Mo | ZG1Cr5Mo+ Stellite12 | ZG1Cr5Mo+ Stellite6 | 水、油品、蒸汽 | 550 | |
升降式止回阀 主要外形尺寸和连接尺寸
DN | L | D | Dl | D2 | b | Z一φd | H | WT(Kg) |
H41H一16C H41Y一16C H41Y一16P H41Y一16R H41Y一161 | ||||||||
15 | 130 | 95 | 65 | 45 | 14 | 4一φ14 | 77 | 3 |
20 | 150 | 105 | 75 | 55 | 14 | 4一φ14 | 77 | 4 |
25 | 160 | 115 | 85 | 65 | 14 | 4一φ14 | 80 | 5 |
32 | 180 | 135 | 100 | 78 | 16 | 4一φ18 | 85 | 7 |
40 | 200 | 145 | 110 | 85 | 16 | 4一φ18 | 95 | 9 |
50 | 230 | 160 | 125 | 100 | 16 | 4一φ18 | 105 | 10 |
65 | 290 | 180 | 145 | 120 | 18 | 4一φ18 | 120 | 20 |
80 | 310 | 195 | 160 | 135 | 20 | 8一φ18 | 130 | 30 |
100 | 350 | 215 | 180 | 155 | 20 | 8一φ18 | 140 | 39 |
125 | 400 | 245 | 210 | 185 | 22 | 8一φ18 | 155 | 50 |
150 | 480 | 280 | 240 | 210 | 24 | 8一φ23 | 180 | 70 |
200 | 600 | 335 | 295 | 265 | 26 | 12一φ23 | 211 | 231 |
250 | 730 | 405 | 355 | 320 | 30 | 12一φ25 | 260 | 25l |
300 | 850 | 460 | 410 | 375 | 34 | 12一φ25 | 323 | 395 |
H41H一25 H41Y一25 H41Y一25P H41Y一25R H41Y一251 | ||||||||
15 | 130 | 95 | 65 | 45 | 16 | 4一φ14 | 100 | 3．4 |
20 | 150 | 105 | 75 | 55 | 16 | 4一φ14 | 105 | 5 |
25 | 160 | 115 | 85 | 65 | 16 | 4一φ14 | 120 | 5．7 |
32 | 180 | 135 | 100 | 78 | 18 | 4一φ18 | 130 | 9．1 |
40 | 200 | 145 | 110 | 85 | 18 | 4一φ18 | 135 | 11．8 |
50 | 230 | 160 | 125 | 100 | 20 | 4一φ18 | 149 | 14．4 |
65 | 290 | 180 | 145 | 120 | 22 | 8一φ18 | 160 | 23 |
80 | 310 | 195 | 160 | 135 | 22 | 8一φ18 | 169 | 30 |
100 | 350 | 230 | 190 | 160 | 24 | 8一φ23 | 194 | 44 |
125 | 400 | 270 | 220 | 180 | 28 | 8一φ25 | 222 | 65 |
150 | 480 | 300 | 250 | 218 | 30 | 8一φ25 | 255 | 99 |
200 | 600 | 360 | 310 | 278 | 34 | 12一φ25 | 305 | 190 |
250 | 730 | 425 | 370 | 332 | 36 | 12一φ30 | 355 | 323 |
300 | 850 | 485 | 430 | 390 | 40 | 16一φ30 | 410 | 450 |
通径DN | L | D | D1 | D2 | D6 | b | Z一φd | H | WT(Kg) |
H41H一40 H41Y一40 H41Y一40P H4lY一40R H41Y一401 | |||||||||
15 | 130 | 95 | 65 | 45 | 40 | 16 | 4一φ14 | 100 | 4 |
20 | 150 | 105 | 75 | 55 | 51 | 16 | 4一φ14 | 105 | 5．5 |
25 | 160 | 115 | 85 | 65 | 58 | 16 | 4一φ14 | 120 | 6 |
32 | 180 | 135 | 100 | 78 | 66 | 18 | 4一φ18 | 130 | 12 |
40 | 200 | 145 | 110 | 85 | 76 | 18 | 4一φ18 | 135 | 14 |
50 | 230 | 160 | 125 | 100 | 88 | 20 | 4一φ18 | 149 | 18 |
65 | 290 | 180 | 145 | 120 | 110 | 22 | 8一φ18 | 160 | 27 |
80 | 310 | 195 | 160 | 135 | 121 | 22 | 8一φ18 | 169 | 36 |
100 | 350 | 230 | 190 | 160 | 150 | 24 | 8一φ23 | 194 | 50 |
125 | 400 | 270 | 220 | 188 | 176 | 28 | 8一φ25 | 225 | 75 |
120 | 480 | 300 | 250 | 218 | 204 | 30 | 8一φ25 | 255 | 119 |
200 | 600 | 375 | 320 | 282 | 260 | 38 | 12一φ30 | 305 | 217 |
250 | 730 | 445 | 385 | 345 | 313 | 42 | 12一φ34 | 360 | 365 |
300 | 850 | 510 | 450 | 408 | 364 | 46 | 12一φ34 | 415 | 310 |
通径DN | L | D | D1 | D2 | D6 | b | Z一φd | H | WT(Kg) |
H41H一64 H4lY一64 H41Y一64P H41Y一64R H41Y一641 | |||||||||
15 | 210 | 105 | 75 | 55 | 40 | 18 | 4一φ14 | 100 | 7 |
20 | 230 | 125 | 90 | 68 | 51 | 20 | 4一φ18 | 110 | ll |
25 | 230 | 135 | 100 | 78 | 58 | 22 | 4一φ18 | 125 | 13 |
32 | 260 | 150 | 110 | 82 | 66 | 24 | 4一φ23 | 140 | 14 |
40 | 260 | 165 | 125 | 95 | 76 | 24 | 4一φ23 | 168 | 20 |
50 | 300 | 175 | 135 | 105 | 88 | 26 | 4一φ23 | 170 | 23 |
65 | 340 | 200 | 160 | 130 | 110 | 28 | 8一φ23 | 188 | 37 |
80 | 380 | 210 | 170 | 140 | 121 | 30 | 8一φ23 | 205 | 46 |
100 | 430 | 250 | 200 | 168 | 150 | 32 | 8一φ25 | 230 | 68 |
125 | 500 | 295 | 240 | 202 | 176 | 36 | 8一φ30 | 230 | 89 |
150 | 550 | 340 | 280 | 240 | 204 | 38 | 8一φ34 | 265 | 131 |
200 | 650 | 405 | 345 | 300 | 260 | 44 | 12一φ34 | 310 | 235 |
